Las mejores MOSFET para la guía de selección de reguladores de LED PWM con especificaciones clave

Aprende cómo seleccionar la mejor MOSFET para reguladores de LED PWM con consejos sobre nivel lógico, bajo RDS(on), umbral de puerta y circuitos de control de LED eficientes.
LED y PCBA:

Comprendiendo el atenuado PWM para LEDs

¿Alguna vez te has preguntado cómo atenuación de LED PWM funciona tan suavemente sin cambiar el color o la calidad de tus luces LED? El secreto radica en cómo el PWM (Modulación por Ancho de Pulso) controla el brillo ajustando el ciclo de trabajo — la proporción de tiempo ON a OFF en cada ciclo.

Cómo el PWM controla el brillo del LED

En lugar de reducir la tensión, el PWM enciende y apaga rápidamente el LED a una frecuencia tan alta que nuestros ojos no pueden detectar parpadeo. El potencia media entregada al LED cambia según el ciclo de trabajo:

  • Ciclo de trabajo alto (por ejemplo, 80%) significa que el LED está ENCENDIDO más tiempo, resultando en una luz más brillante.
  • Ciclo de trabajo bajo (por ejemplo, 20%) significa que el LED está ENCENDIDO menos tiempo, atenuando la luz.

Este método mantiene el color del LED estable y eficiente ya que el LED siempre está conduciendo corriente completa durante el tiempo ON.

Frecuencias PWM recomendadas para operación sin parpadeo

Para evitar parpadeo visible, especialmente con ojos sensibles o captura de video, es mejor usar frecuencias PWM entre 200 Hz y 1000 Hz. Las frecuencias en este rango aseguran:

  • Sin parpadeo molesto para el ojo humano
  • Efecto de atenuación suave y constante
  • Compatibilidad con la mayoría de las tiras y módulos LED diseñados para control PWM

Por qué los LEDs de voltaje constante se benefician del conmutado en el lado bajo

La mayoría de las tiras LED de voltaje constante y módulos funcionan mejor cuando se conmutan en el lado bajo, lo que significa que el MOSFET se coloca entre el terminal negativo del LED y tierra. Aquí está el por qué:

  • Cableado y control más simples usando un MOSFET de canal N con entrada de nivel lógico.
  • Más seguro y fácil de manejar desde microcontroladores típicos como Arduino o ESP32.
  • Reducción del ruido y voltaje más estable en toda la carga LED.

Al conmutar en el lado bajo, mantienes estable el voltaje del LED, lo que ayuda a mantener una brillo y temperatura de color consistentes.


Conclusión clave: Configurar correctamente la frecuencia PWM y elegir un enfoque de conmutación en el lado bajo garantiza una atenuación de LED sin parpadeo, eficiente y con calidad de luz estable. Esta base hace que seleccionar el MOSFET de nivel lógico y diseñar tu circuito de atenuación PWM para LED sea mucho más fácil.

¿Listo para el siguiente paso? Exploremos por qué elegir el MOSFET adecuado es crucial para tu atenuador PWM de LED.

¿Por qué usar un MOSFET en atenuadores PWM de LED?

Los MOSFET son la opción preferida para atenuadores PWM de LED porque ofrecen menores pérdidas y mayor eficiencia en comparación con los BJT. Con los MOSFET, obtienes conmutación más rápida y menos generación de calor, lo cual es clave para un atenuado suave de LED sin desperdiciar energía.

MOSFET de canal N vs. MOSFET de canal P

CaracterísticaMOSFET de canal NMOSFET de canal P
Lado de conmutaciónConmutación en el lado bajo (lado de tierra)Conmutación en el lado alto (lado de alimentación)
Resistencia de encendidoGeneralmente más baja (mejor eficiencia)Típicamente más alta
Conducción de puertaMás fácil de manejar (los MOSFET de nivel lógico son comunes)Requiere mayor voltaje de puerta
Costo y disponibilidadMás común y más baratoMenos común, generalmente más caro

Porque los MOSFET de canal N tienen menor RDS(on) y son más fáciles de manejar directamente desde niveles lógicos de MCU, son preferidos para conmutación en el lado bajo configuraciones en placas de controladores de atenuadores LED personalizados. Dispositivos de canal P, aunque útiles para conmutación en el lado alto, conllevan compromisos como mayor resistencia y complejidad en el control de la puerta.

Rol en placas de controladores de atenuadores LED personalizados

En nuestras placas de controladores de atenuadores LED personalizados, los MOSFETs actúan como interruptores rápidos y confiables que manejan altas corrientes de manera segura y eficiente. Seleccionar el MOSFET adecuado garantiza una mejor precisión en el atenuado, menos calor y una vida útil más larga para los LED. Por eso, estas placas suelen contar con MOSFETs de nivel lógico de canal N optimizado para el atenuado LED por PWM.

Para un control PWM de LED de alto rendimiento y confiable, consulta nuestra gama de placas de controladores de atenuadores LED PWM personalizadas diseñadas específicamente para soportar las características de estos MOSFETs.

Parámetros clave de MOSFET para evaluar en atenuadores LED PWM

Elegir el MOSFET adecuado para tu atenuador LED PWM implica analizar detenidamente varias especificaciones importantes. Esto es lo que más importa:

ParámetroQué significaValor recomendado
VDS (Voltaje de drenaje a fuente)Voltaje máximo que puede soportar el MOSFET entre drenaje y fuenteDebe ser al menos 20V para un sistema LED de 12V (con margen)
ID (Corriente de drenaje continua)Corriente máxima que el MOSFET puede manejar de forma continuaDe 1.5 a 2 veces tu corriente máxima de LED para mayor seguridad
RDS(on) (Resistencia en Conducción)Resistencia cuando el MOSFET está encendido; menor significa menos calor y caída de voltajePor debajo de 50 mΩ para un atenuación eficiente y menos pérdida de energía
VGS(th) (Voltaje de Umbral de Puerta)Voltaje mínimo de puerta que necesita el MOSFET para comenzar a conducirNivel lógico, por debajo de 2-3V, ideal para microcontroladores de 3.3V/5V
Qg (Carga Total de la Puerta)Cantidad de carga necesaria para cambiar el estado de la puerta del MOSFETValores más bajos para conmutación más rápida y menos pérdida de energía a frecuencias PWM más altas
Paquete y TérmicoTamaño físico y capacidad de disipación de calorLos paquetes TO-220 son comunes para facilitar la disipación de calor; calcula la disipación de potencia para evitar sobrecalentamiento

Estos parámetros clave del MOSFET aseguran que tu regulador de LED funcione sin problemas, sea eficiente y evite problemas como acumulación de calor o conmutación lenta. Para más consejos de diseño relacionados con placas de circuitos LED, consulta nuestra guía sobre consideraciones de diseño para placas de circuito LED.

MOSFETs de nivel lógico vs. MOSFETs estándar

Al seleccionar un MOSFET para circuitos reguladores de LED con PWM, entender la diferencia entre MOSFETs de nivel lógico y estándar es crucial.

Por qué los MOSFETs estándar tienen dificultades con puertas de 5V:

Los MOSFETs estándar como el IRFZ44N requieren un voltaje de puerta más alto (VGS) — generalmente alrededor de 10V — para activarse completamente. Si los alimentas directamente desde un pin de microcontrolador de 3.3V o 5V, no se abrirán completamente. Esto conduce a una mayor RDS(on), causando calor excesivo y baja eficiencia en su circuito de atenuación LED.

Beneficios de los MOSFETs de nivel lógico:

Los MOSFETs de nivel lógico están diseñados con un bajo VGS(th), a menudo por debajo de 2-3V. Esto significa que se activan completamente a voltajes de salida típicos de microcontroladores (3.3V o 5V). Estos MOSFETs ofrecen:

  • Más baja RDS(on) a voltajes lógicos → menos calor y pérdida de energía
  • Control directo desde microcontroladores como Arduino o ESP32 sin drivers adicionales
  • Velocidades de conmutación más rápidas para un atenuado PWM suave con menos EMI
ParámetroIRFZ44N (Estándar)IRLZ44N (Nivel Lógico)
VGS(th)~4V~1.0 – 2.0V
RDS(on) @ 5VAltoBajo (< 50 mΩ)
Voltaje de puerta adecuado10V+3.3V / 5V
Uso idealAlta tensión, circuito driver necesarioControl directo desde microcontrolador, atenuador LED

Si quieres un circuito de atenuador de tira LED sin complicaciones que funcione con controladores comunes de 3.3V o 5V, los MOSFETs de nivel lógico son la mejor opción.

Para más consejos de diseño sobre circuitos LED y aplicaciones de PCB LED PWM, consulta nuestras guías detalladas. diseño de circuitos de placas de luz LED guías.

MOSFETs recomendados para atenuadores LED PWM

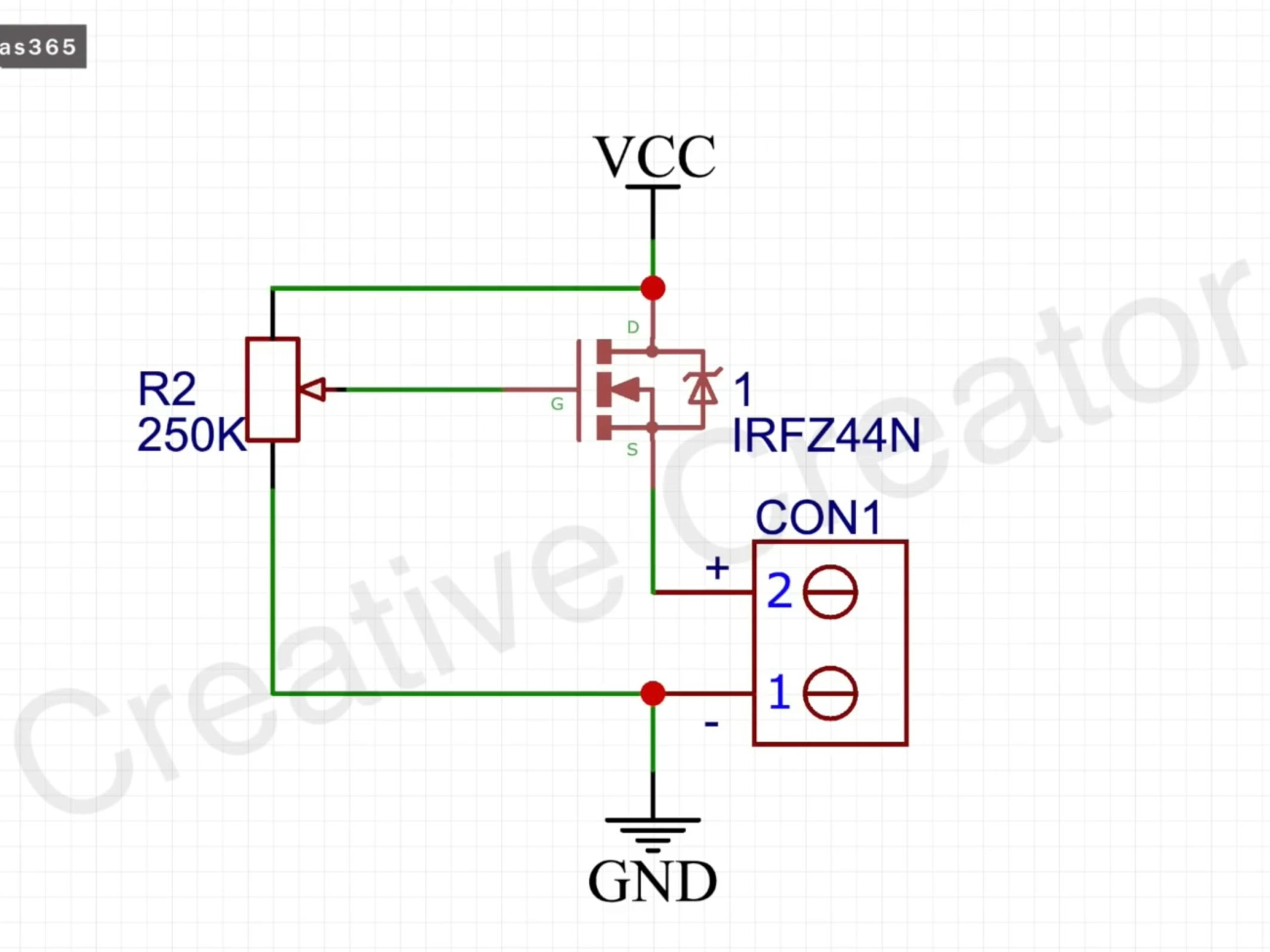

selección de mosfet para dimmer LED PWM

Elegir el MOSFET adecuado es crucial para un atenuado LED PWM eficiente. Aquí tienes un resumen rápido de opciones populares y confiables:

  • Opciones económicas y populares

    IRLZ44N: Un MOSFET de canal N de nivel lógico muy utilizado, ideal para atenuadores de tira LED de 12V. Ofrece una baja RDS(on) de alrededor de 22mΩ y una VDS de 55V, muy por encima de los voltajes típicos de alimentación de LED.
    IRF3205: Otra opción de canal N con una mayor capacidad de corriente y baja RDS(on), perfecta para proyectos de bajo coste que requieran alrededor de 30A de corriente continua.

    MOSFETs de alta corriente

    Para atenuadores LED PWM de alta potencia, considera la serie PSMN (como PSMN2R8-80BS) o MOSFETs AOI, que proporcionan una RDS(on) ultra baja (por debajo de 5mΩ) y una alta capacidad de corriente (más de 100A), ideales para grandes matrices de LED y configuraciones de iluminación profesional.

  • MOSFETs de canal P para conmutación en el lado alto

    Cuando tu diseño requiere control PWM en el lado alto, los MOSFETs de canal P como el IRF9540 or AO4407 son comunes. Tienen una RDS(on) ligeramente superior y velocidades de conmutación más lentas, pero simplifican el cableado en ciertos circuitos de atenuadores LED.

Modelo de MOSFETVDS (V)ID (A)RDS(on) (mΩ)Umbral de puerta (V)Precio aproximado (USD)
IRLZ44N5547221-2$1 – $2
IRF32055511082-4$1 – $2
PSMN2R8-80BS80100+2.81-2$3 – $5
AOI3416A30603.71-2$2 – $4
IRF9540-100-231202-4$1 – $3
AO4407-40-30252-4$1 – $3

Para la mayoría de proyectos de atenuadores LED PWM DIY y comerciales, los MOSFETs de nivel lógico de canal N, como el IRLZ44N, equilibran rendimiento y costo de manera efectiva. Si buscas escalar o mejorar la eficiencia aún más, actualizar a dispositivos de la serie PSMN o AOI de alta corriente es una decisión inteligente.

Seleccionar MOSFETs con bajo RDS(on), clasificaciones de VDS adecuadas y puertas de nivel lógico garantiza una atenuación PWM suave y sin parpadeo para tiras LED y luminarias. Para diseños personalizados de controladores LED PWM, usar MOSFETs alineados con estos parámetros optimiza la disipación de potencia y el rendimiento de conmutación.

Para conocimientos más detallados sobre PCBs LED personalizadas y placas atenuadoras, consulta nuestros recursos sobre ventajas de los PCB de aluminio para LED y expertos Fabricación personalizada de PCBs LED.

Construcción de un circuito básico de atenuador LED PWM

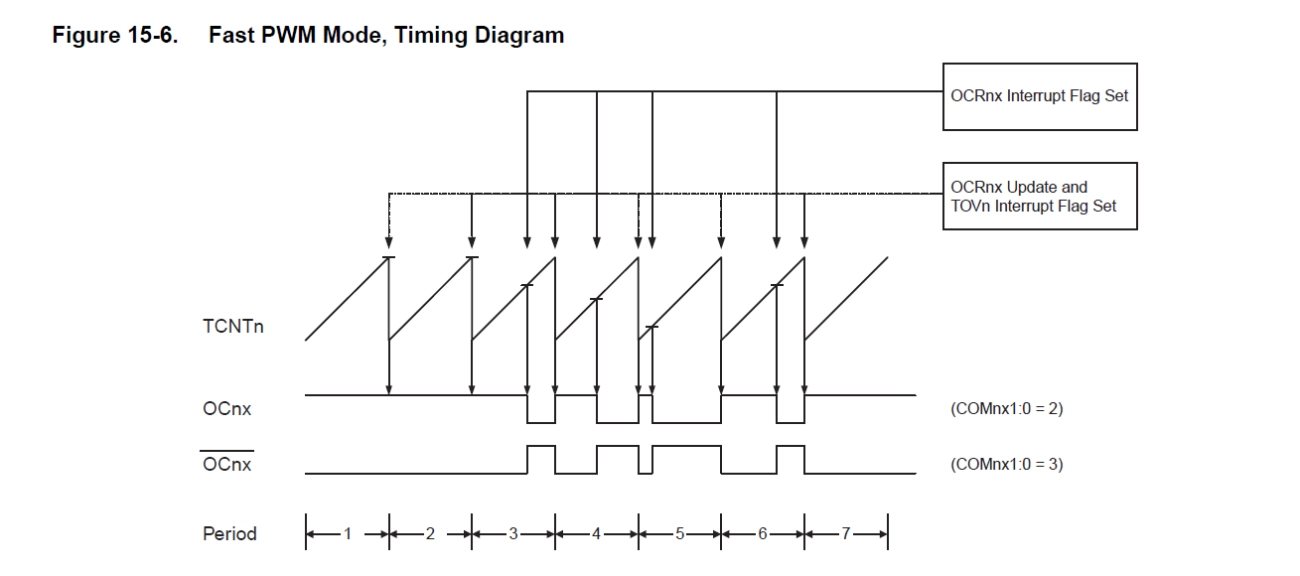

Guía de diseño de circuitos de dimmer LED PWM con MOSFET

Al construir un circuito de atenuador LED PWM, un enfoque común y efectivo es usar un MOSFET de canal N de bajo lado. Esta configuración coloca el MOSFET entre la carga LED y tierra, haciendo que el conmutado sea más fácil y eficiente. Los componentes clave incluyen:

  • Resistor de puerta: Un pequeño resistor (100Ω a 220Ω) colocado entre la salida del microcontrolador y la puerta del MOSFET limita la corriente de entrada, protegiendo tu microcontrolador.
  • Resistor de pull-down: Un resistor de 10kΩ desde la puerta a tierra asegura que el MOSFET permanezca apagado cuando el pin del microcontrolador esté desconectado o durante el arranque, evitando parpadeos no deseados del LED.

Para frecuencias PWM más altas o cargas de LED mayores, agregar un driver de puerta ayuda a conmutar el MOSFET de manera más rápida y limpia al proporcionar la corriente de carga de puerta adecuada. Esto reduce las pérdidas por conmutación y mejora la eficiencia, especialmente importante para reguladores de brillo de LED de alta corriente.

Si necesitas controlar LEDs en el lado alto (entre la fuente de alimentación y el LED), se puede usar un MOSFET de canal P Sin embargo, el conmutado en el lado alto es más complejo debido a la necesidad de desplazamiento de nivel y voltaje de conducción de puerta adecuado. A menudo se reserva para diseños específicos donde el conmutado en el lado bajo no es práctico.

Los componentes de seguridad nunca deben pasarse por alto:

  • A diodo de flyback (o diodo de rueda libre) protege el MOSFET y otras partes de picos de voltaje causados por elementos inductivos en el circuito.
  • Disipación de calor es fundamental cuando se manejan altas corrientes o cargas continuas. Usar paquetes como TO-220 con almohadillas térmicas y disipadores adecuados garantiza un funcionamiento fiable y una vida prolongada del MOSFET.

Para diseños prácticos de reguladores de brillo en el lado bajo y circuitos de drivers de LED, consulta nuestros diseños detallados de PCB y placas de circuito de luz LED blanca que muestran estos principios en acción.

Problemas comunes y solución de problemas en reguladores de LED PWM

selección de mosfet para solución de problemas de dimmer LED PWM

Al trabajar con reguladores de LED PWM usando MOSFETs, pueden surgir algunos problemas comunes, pero generalmente son fáciles de solucionar una vez que sabes qué buscar.

  • Tiempos de subida/bajada lentos: Esto suele deberse a la capacitancia de la puerta. Los MOSFETs tienen una cierta carga de puerta (Qg), y si tu driver (como un Arduino u otro microcontrolador) no puede suministrar suficiente corriente, la conmutación se ralentiza. La conmutación lenta significa mayores pérdidas y más calor. Usar un MOSFET con baja carga de puerta o agregar un driver de puerta dedicado puede solucionar esto.
  • Acumulación de calor y pérdidas de eficiencia: Los MOSFET con RDS(on) bajo son esenciales aquí. Si el MOSFET no está completamente encendido o tiene una resistencia demasiado alta, disipa más energía en forma de calor. Asegúrese de elegir dispositivos clasificados con RDS(on) bajo y capacidad de corriente adecuada, y considere el uso de disipadores de calor (como un paquete TO-220) para mantener las temperaturas bajo control.
  • Parpadeo a bajos ciclos de trabajo: El parpadeo generalmente ocurre si su frecuencia PWM es demasiado baja o debido a una conmutación inestable. Las frecuencias de conmutación recomendadas (200-1000 Hz) ayudan a mantener el parpadeo del LED invisible al ojo. Además, asegúrese de que su MOSFET conmute limpiamente sin conducción parcial durante las transiciones.
  • Reducción de EMI/RFI: Los bordes de conmutación rápidos pueden causar interferencia electromagnética. Para reducir la EMI, use resistencias de puerta para reducir ligeramente la velocidad de conmutación, agregue circuitos snubber donde sea necesario y mantenga el cableado ordenado y corto. El blindaje y el diseño adecuado de la PCB también juegan un papel importante al diseñar placas de conmutación de controlador LED PWM personalizadas.

Abordar estos problemas mejora la vida útil, la confiabilidad y el rendimiento general de su atenuador LED PWM. Para soluciones prediseñadas de alta calidad, explorar placas de conmutación de controlador LED PWM puede ahorrar tiempo y esfuerzo.

Consejos avanzados para controladores de atenuación LED personalizados

Al construir controladores de atenuación LED PWM personalizados, la integración con microcontroladores populares como Arduino o ESP32 es una excelente manera de agregar flexibilidad y precisión. Fragmentos de código simples permiten un fácil control de la frecuencia PWM y el ciclo de trabajo, lo que le permite ajustar el brillo del LED sin problemas. Por ejemplo, utilizando analogWrite() de Arduino o las API PWM LED dedicadas de ESP32, puede controlar directamente los controladores LED MOSFET de nivel lógico.

Si está escalando a configuraciones multicanal o de alta potencia, considere estos puntos:

  • Use MOSFET con RDS(on) bajo y carga de puerta (Qg) adecuada para una conmutación eficiente a cargas más altas.
  • Agregue controladores de puerta separados para manejar tiempos de subida/bajada más rápidos y proteger su microcontrolador.
  • Implemente la gestión térmica con disipación de calor adecuada para evitar el sobrecalentamiento durante el uso prolongado.
  • Diseñe cuidadosamente el diseño de su PCB, minimizando el ruido y la EMI al tiempo que garantiza una entrega de energía estable.

Elegir una placa PCB LED PWM dedicada diseñada para la atenuación agrega confiabilidad y simplifica su proyecto. Estas placas suelen incluir arreglos MOSFET optimizados, protecciones integradas y soluciones térmicas diseñadas para tiras y módulos LED. Este enfoque ahorra tiempo y reduce la resolución de problemas, especialmente en aplicaciones complejas o de alta corriente.

Para soluciones confiables y personalizables, consulte nuestra gama de ofertas de PCB LED PWM, que incluyen componentes de alta calidad adecuados para controladores de atenuación avanzados. Vea opciones como nuestras placas de conmutación de controlador LED PWM personalizadas para una integración sin problemas en sus proyectos de iluminación LED.

Explore más sobre nuestras placas PCB LED PWM diseñado para satisfacer diversas necesidades de atenuación y control.

Alternativas Comerciales: Tableros de Control de Dimmers LED Personalizados

Cuando se trata de atenuación PWM de LED, preconstruido placas de conmutación de controlador LED PWM ofrece una solución sin complicaciones. Estos tableros personalizados están diseñados para un uso fácil de conectar y usar, proporcionando funciones de protección integradas como sobrecorriente y apagado térmico. Esto significa mayor fiabilidad y seguridad en comparación con configuraciones DIY, especialmente en aplicaciones de alta potencia o con múltiples canales.

Beneficios de los Tableros de Dimmers LED PWM Preconstruidos

  • Listo para usar: No se requiere diseño de circuitos complejo ni adquisición de componentes
  • Funciones de protección: Protección contra sobrecarga, cortocircuito y térmica incluida
  • Mayor fiabilidad: Diseñado para un rendimiento constante y gestión del calor
  • Compacto y ordenado: La disposición profesional de la PCB reduce EMI y mejora la eficiencia
  • Escalable: A menudo soportan atenuación de LED de múltiples canales para sistemas de iluminación avanzados

Cuándo hacer DIY vs. Comprar Tableros de Control de Dimmers LED Personalizados

EscenarioRecomendaciónRazón
Prototipado y PruebasConductor MOSFET de bajo lado DIYFlexibilidad y rentable para uso a pequeña escala
Proyectos pequeñosTableros DIY o económicosAdecuado si conoces la selección básica de MOSFET para PWM
Producción y escaladoDimmer LED PWM personalizado preconstruidoGarantiza fiabilidad, protección y cumplimiento
Configuraciones de alta corrientePreconstruido con disipadores de calorMejor gestión térmica y durabilidad

Para quienes construyen sistemas de iluminación LED, especialmente usando nuestros confiables Tableros PCB LED, la elección entre opciones DIY y comerciales depende del tamaño y prioridades de tu proyecto. Los tableros preensamblados tienen sentido cuando necesitas consistencia y protección, mientras que las rutas DIY son adecuadas para aprender y proyectos a pequeña escala.

Al seleccionar el controlador PWM LED personalizado adecuado, reduces la complejidad del cableado, mejoras la disipación de calor y simplificas el control de atenuación LED, ahorrando tiempo y previniendo problemas comunes con los MOSFET en circuitos de dimmer LED PWM.
