Principali vantaggi dei PCB LED in alluminio per una gestione termica superiore

Cosa sono le PCB LED in alluminio?

Le PCB LED in alluminio, note anche come PCB a nucleo metallico (MCPCB) o substrati metallici isolati (IMS PCB), sono schede circuitali specializzate progettate per gestire il calore in applicazioni LED ad alta potenza. La loro struttura di base presenta tre strati principali: uno strato di base in alluminio che garantisce un'eccellente conducibilità termica, uno strato dielettrico che isola elettricamente mentre trasferisce efficacemente il calore, e uno strato di circuito in rame dove sono montati i componenti LED e le tracce elettriche.

Rispetto alle PCB standard in FR4, le PCB LED in alluminio si distinguono soprattutto per le prestazioni termiche. Mentre il FR4 è un laminato in fibra di vetro e resina epossidica con una conducibilità termica limitata, i substrati in alluminio eccellono nel dissipare il calore dai LED. Ciò si traduce in temperature di giunzione più basse, una maggiore efficienza dei LED e una durata più lunga. La loro struttura a nucleo metallico conferisce anche una maggiore resistenza meccanica, rendendole ideali per ambienti impegnativi dove le schede FR4 potrebbero non essere sufficienti.

Vantaggi principali delle PCB LED in alluminio

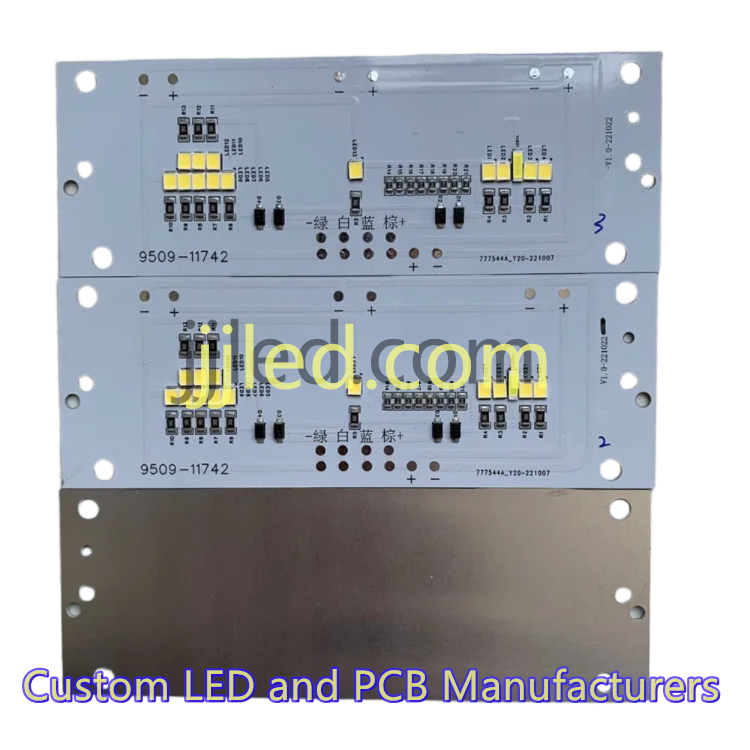

Gestione termica superiore e dissipazione del calore

Le PCB LED in alluminio eccellono nella gestione del calore grazie all'alta conducibilità termica dell'alluminio rispetto al materiale FR4 standard. Mentre il FR4 ha una conducibilità termica di circa 0,3-0,4 W/m·K, l'alluminio si attesta intorno ai 230 W/m·K. Ciò significa che le PCB in alluminio rimuovono rapidamente il calore dalla giunzione LED, mantenendo le temperature più basse. Temperature di giunzione più basse migliorano le prestazioni e riducono il rischio di surriscaldamento.

Durata e affidabilità estese dei LED

Migliorando la dissipazione del calore, le PCB in alluminio riducono il rischio di surriscaldamento dei LED, diminuendo lo spostamento di colore, la degradazione del lumen e le percentuali di guasto complessive. Ciò si traduce in LED più duraturi con un'uscita luminosa stabile. Studi sul campo dimostrano che i LED con PCB in alluminio possono durare fino a 50% in più rispetto a quelli su schede FR4, rendendoli più affidabili per applicazioni impegnative.

Maggiore durabilità e resistenza meccanica

I substrati in alluminio aggiungono robustezza meccanica che le PCB standard non possono eguagliare. Resistono a vibrazioni, shock e condizioni estreme, rendendole ideali per l'illuminazione esterna e l'uso automobilistico. La base resistente garantisce che i circuiti LED rimangano integri anche in ambienti difficili, aumentando significativamente la durabilità.

Design leggero e compatto

Nonostante la loro resistenza, le PCB in alluminio sono leggere rispetto ad altre opzioni a nucleo metallico, contribuendo a ridurre il peso complessivo del dispositivo. Questo è perfetto per la progettazione di sistemi LED compatti o portatili. La loro efficiente diffusione del calore significa anche che sono necessari componenti di raffreddamento meno ingombranti, risparmiando spazio.

Convenienza economica a lungo termine

Sebbene le PCB LED in alluminio possano avere un costo iniziale più elevato, riducono le spese di manutenzione e sostituzione nel tempo poiché i LED funzionano a temperature più basse e durano più a lungo. Migliorano anche l'efficienza energetica perché i LED operano in modo ottimale a temperature più basse, risparmiando sulle bollette energetiche a lungo termine.

Vantaggi ambientali

Le PCB in alluminio sono riciclabili, supportando una produzione e uno smaltimento ecocompatibili. L'uso di schede LED a base di alluminio incoraggia pratiche sostenibili e sostiene la spinta verso sistemi di illuminazione ad alta efficienza energetica in tutto il mondo.

In Italia, le PCB LED in alluminio offrono un eccellente gestione del calore, prolungano la vita dei LED, migliorano la durabilità, risparmiano spazio, riducono i costi a lungo termine e supportano obiettivi ambientali—tutti aspetti fondamentali per le applicazioni LED moderne.

PCB LED in alluminio vs. FR4: Un confronto dettagliato

Quando si sceglie tra PCB LED in alluminio (chiamate anche PCB a nucleo metallico o IMS) e schede FR4 standard, comprendere le differenze principali aiuta a fare la scelta giusta. Ecco un confronto rapido tra questi tipi di PCB popolari:

Quando scegliere l'alluminio rispetto all'FR4

• Le esigenze del tuo progetto LED dissipazione del calore efficiente per mantenere la luminosità e la durata.
• Stai lavorando su illuminazione LED ad alta potenza o intensiva, come lampioni stradali o lampade automobilistiche.
• L'ambiente coinvolge vibrazioni, umidità o maneggio brusco — usi all'aperto o industriali.
• Vuoi un design compatto e leggero con forte durabilità.

Quando attenersi all'FR4

• Il tuo progetto LED è basso consumo con preoccupazioni minime per il calore.
• Hai bisogno di un opzione economica per l'elettronica generale.
• La semplicità e la flessibilità della produzione superano le esigenze termiche avanzate.

In breve, le PCB in alluminio per LED superano di gran lunga le PCB in FR4 nella gestione termica e nella durabilità, che sono fondamentali per molte applicazioni LED in tutto il mondo. Tuttavia, l'FR4 mantiene il suo posto per esigenze di livello inferiore e budget più ristretti. Sapere dove si colloca il tuo prodotto ti aiuta a scegliere saggiamente.

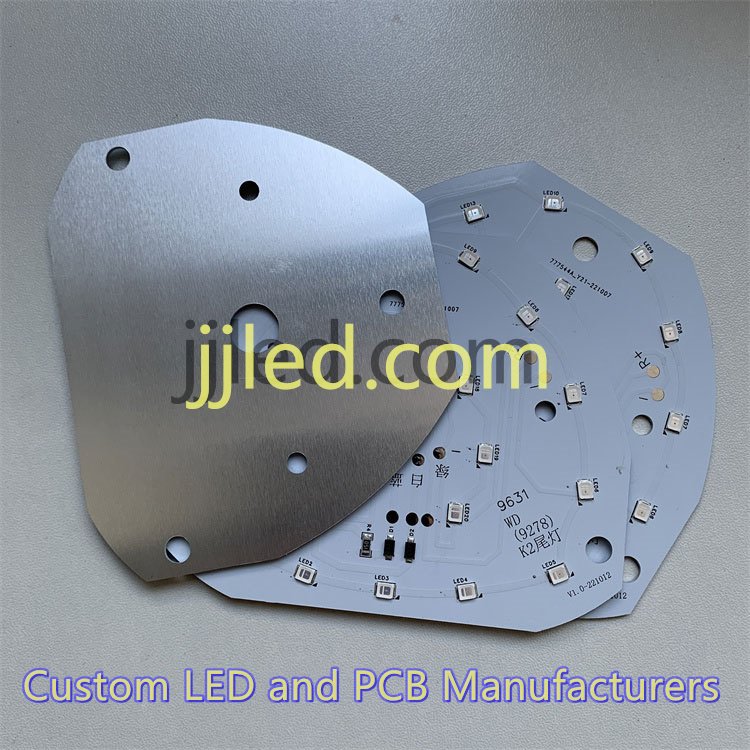

Applicazioni comuni delle PCB in alluminio per LED

Le PCB in alluminio per LED sono ampiamente utilizzate dove una gestione efficiente del calore è imprescindibile. Ecco alcune aree comuni in cui si distinguono davvero:

• Illuminazione ad alta potenza: Le luci stradali, i fari e le luci dello stadio si affidano alle PCB con base in alluminio per gestire il calore elevato proveniente da LED potenti, garantendo una luminosità costante e una durata più lunga.
• Illuminazione automobilistica: I fari, le luci di stop e le luci di segnalazione beneficiano della durabilità e della gestione termica delle PCB in alluminio, che resistono a vibrazioni e temperature estreme nei veicoli.
• Illuminazione decorativa e industriale interna ed esterna: Che si tratti di illuminazione architettonica, esposizioni in negozio o illuminazione in fabbrica, le PCB in alluminio per LED offrono prestazioni affidabili in vari ambienti.
• Alimentatori e elettronica: I dispositivi che generano calore necessitano di una buona dissipazione termica, rendendo le PCB con nucleo metallico la scelta ideale per gestire le temperature e migliorare l'efficienza.
• Applicazioni emergenti: Gadget di consumo come illuminazione intelligente, dispositivi medici indossabili e altri elettronici compatti usano sempre più PCB con substrato in alluminio per combinare un design leggero con un forte controllo termico.

Utilizzare PCB in alluminio per LED permette ai produttori di creare soluzioni di illuminazione ed elettroniche più affidabili, durature e con funzionamento più fresco — esattamente ciò che i mercati globali di oggi richiedono.

Considerazioni di progettazione e produzione per le PCB in alluminio per LED

Quando si progettano PCB LED in alluminio per i migliori risultati, alcuni fattori chiave sono davvero importanti:

• Spessore Dielettrico: Questo strato separa la base in alluminio dal circuito in rame. Scegliere lo spessore giusto bilancia conduttività termica e isolamento elettrico. Troppo spesso riduce il trasferimento di calore; troppo sottile rischia problemi elettrici.
• Peso del Rame: Tracce di rame più spesse migliorano la capacità di trasporto di corrente e la durabilità, ma aumentano i costi. Per PCB LED ad alta potenza, è comune un peso di rame di 35µm (1 oz) o superiore per gestire efficacemente calore e corrente.

Scegliere la Giusta Qualità di Alluminio e Configurazione del PCB

Non tutte le basi in alluminio sono uguali. La purezza e il tipo di lega influenzano la conduttività termica e la resistenza meccanica:

• Qualità dell'Alluminio: 6061 e 5052 sono popolari per PCB LED, offrendo un buon equilibrio tra dissipazione del calore e durabilità.
• Configurazione del PCB: Decidi tra design a singolo strato, doppio strato o multilayer a seconda della complessità della tua applicazione. PCB in alluminio ibridi o flessibili possono adattarsi a esigenze speciali come apparecchi curvi o vincoli di spazio.

Lavorare con Produttori Affidabili di PCB LED

Infine, collaborare con un produttore di PCB LED affidabile può fare una grande differenza:

• Le schede PCB personalizzate per circuiti LED richiedono precisione nella selezione dei materiali, nello stacking degli strati e nel controllo qualità.
• Fornitori esperti aiutano a garantire che il tuo PCB con substrato in alluminio soddisfi requisiti specifici di potenza, termici e meccanici.
• Cerca produttori che offrano prototipazione, test e supporto su misura per le esigenze uniche del tuo prodotto.

Prestare attenzione a questi dettagli di progettazione e produzione assicura che i tuoi PCB LED in alluminio offrano prestazioni costanti, longevità ed efficienza dei costi nelle tue applicazioni.
